KTM

FRAME

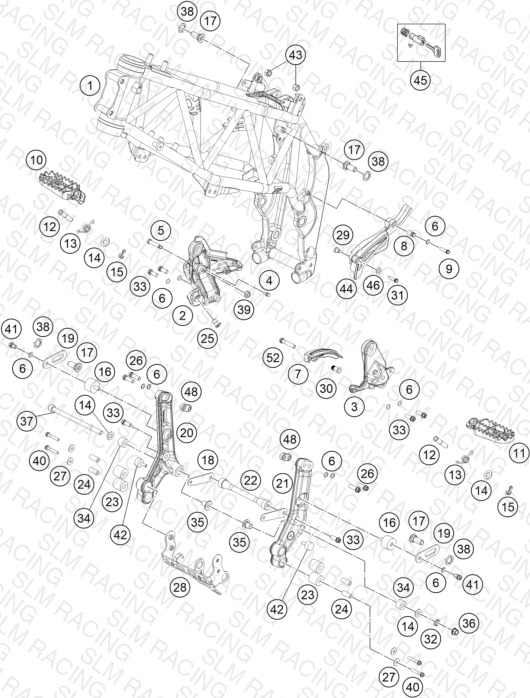

Assembly schematic

Parts (48)

#Part NumberPrice
1176203040250
FOOTREST LEFT RALLY 07
—
1254603044000
BOLT FOR FOOTREST 9,8 X 50
—View Details
1354603041000
FOOTREST SPRING L/S & R/S
—
140125100003
washer DIN 125 A 10.5
—
150094032253
PIN DIN0094-3,2X25 STEEL
—View Details
1676305062000
RUBBER GROMMET 30X20-M8X20
—
1776407063000
FIXING SCREW TANK
—
1876403005030
RADIATOR STRUT
—
1976403034000
FUEL TANK SUPPORT PLATE
—
2076403106000
ENGINE SUPPORT RIGHT
—
2176403105000
ENGINE SUPPORT LEFT
—
2276403005040
CROSS MEMBER
—
2376203005031
RUBBER INSERT
—
2476203005050
BUSH ENGINE SUPPORT
—
2576403044000
PRESS IN NUT
—
260025080256
HH collar screw M8x25
—
270021060003
Washer DIN9021-A 6.4
—
2876412099024
ENGINE GUARD BRACKET CPL.
—
2976430047005
SPACER BUSHING CHAIN GUARD
—
3076304266001
BUSHING
—
310025060356
HH collar screw M6x35 TX30
—
3250233041100
PAIR OF WASHERS M10 NORDLOCK
—
330025080206
HH collar screw M8x20
—
3476203018000
ELASTOMER BEARING
—
3576203019000
COLLAR BUSH FOR ELAST.BEARING
—
3654630044000
COLLAR NUT M10 WS=13
—View Details
370912101603
AH SCREW DIN0912-M10X160
—
3860512063050
NUT F.TANK BRAKET REAR
—
3956509064100
Self locking nut M6 - 10
—
400025060356
HH collar screw M6x35 TX30
—
410933080103
HH SCREW DIN0933-M 8X10
—
4258538010000
RUBBER GROMMET 20X11/M6X18 01
—
4354310086100
SELF LOCKING NUT M10 CU WS=14
—
4476403096000
CHAIN SPROCKET COVER
—
4578003035000
STEERING HEAD LOCK 08
—View Details
460125060003
WASHER DIN0125-A 6,4
—
4876403007000
NUT PLATE
—
520025080406
HH COLLAR SCREW M8X40 TX40
—
17640310100004
FRAME 450 RALLY ORANGE
—
276403139000
FOOTREST BRACKET RIGHT
—
376403138000
FOOTREST BRACKET LEFT
—
476413050010
Mechanical Stop
—
576413050030
BOLT
—
636003014000
LOCK WASHER 8MM
—
776404066000
CHAIN SLIDING PART
—
851103053051
BUSHING 8,2X10X20
—
90025080356
HH collar screw M8x35 TX40
—
1076203041250
FOOTREST RIGHT RALLY 07
—
