KTM

CYLINDER HEAD

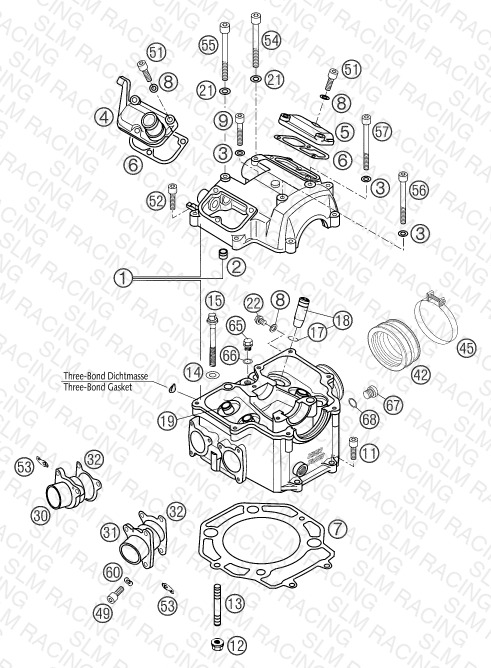

Assembly schematic

Parts (39)

#Part NumberPrice
15843602010023
CYLINDER HEAD CPL. LC4/SXC
—
258530090000
DOWEL BUSHING 9,8X7,2X10
—
358036065100
CU-SEAL RING 6 X 10 X 2
—
458036152600
VALVE COVER FRONT '99
—View Details
558036052000
VALVE COVER REAR
—View Details
658036053000
VALVE COVER GASKET
—
758330036000
CYLINDER HEAD GASKET 101,3 MM
—
80603061001
CU-SEAL RING DIN7603-6X10X1
—
90912060353
AH SCREW DIN0912-M 6X35
—
110912060253
AH SCREW DIN0912-M 6X25
—
1249030028000
COLLAR NUT M8
—
1354330043000
STUD DIN0835-M 8X40
—View Details
1458036098000
CU-SEAL RING 10 X 20 X 1
—
1558036099100
COLLAR SCREW M10X80 WS=13 10.9
—
170993012000
CIRCLIP DIN7993-RW12
—
1858036026644
VALVE GUIDE INTAKE CPL.
—View Details
1958036126644
VALVE GUIDE EXHAUST CPL.
—
210603070122
CU-SEAL RING DIN7603- 7X12X2
—
220015060083
HH COLLAR SCREW M 6X8 WS=8
—View Details
3058036040000
EXHAUST FLANGE R/S
—
3158036140000
EXHAUST FLANGE L/S
—
3258036041000
EXHAUST FLANGE GASKET
—
4258536044000
INTAKE BOOT RALLYE 2001
—
4258436044000
INTAKE BOOT FOR MIKUNI CARBU.
—
4559030061000
CLAMP D=56MM B=9MM M4X25
—
4556530061000
CLAMP SM12/A60
—View Details
490912060163
AH SCREW DIN0912-M 6X16
—
510912060203
AH SCREW DIN0912-M 6X20
—
520912060253
AH SCREW DIN0912-M 6X25
—
5351005074000
RETAINING PLATE
—
540912070553
AH SCREW DIN0912-M 7X55 12.9
—
550912070603
AH SCREW DIN0912-M 7X60 12.9
—
560912060653
SHCS DIN 912 M6x65
—
570912060703
AH SCREW DIN0912-M 6X70
—
600137060003
spring washer DIN 137 B - 6
—
650910100003
PLUG DIN0910-M 10X1
—
660603100141
sealing ring DIN 7603 10x14x1
—
670908120153
threaded plug DIN 908 M12x1.5
—
680770100020
o-ring 10.00x2.00 silicone
—
