KTM

FRONT FORK DISASSEMBLED

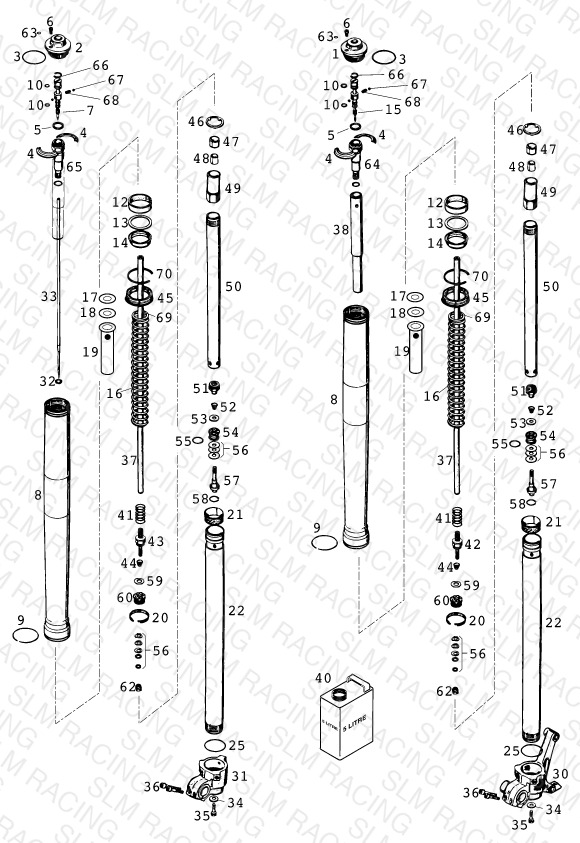

Assembly schematic

Parts (74)

#Part NumberPrice
140541269
SCREW CAP M49X1,5 COMP
—
240541273
SCREW CAP M49X1,5 REBOUND
—
340540026
O-ring 43x3 NBR70
—
440540470
SPRINGRETAINER D=47MM
—View Details
540540492
Seal ring 14,1x22x4 90Sh
—View Details
640541270
AIR ADJUSTING SCREW
—View Details
740541246
TAP ADJ. REBOUND
—View Details
843570091
OUTER TUBE L=577MM D=54/57MM
—
943570099
Round-wire snap ring 53x2
—
1040541257
O-RING NBR 4X2
—View Details
1243570019
DU-BUSH 47 X 43 X 20
—
1343570092
Supportwasher 45x52,5x1,5
—
1443570009
OIL SEAL RING 43X52,5X7
—View Details
1550600083
TAP ADJ. COMPRESSION
—View Details
1696010045S
% SPRING 3,8 N/MM SET D=4,75MM
—
1696010046S
SPRING 4,0 N/MM SET D=4,75MM
—
1696010047S
SPRING 4,2 N/MM SET D=4,9MM
—
1696010048S
SPRING 4,6 N/MM SET D=5,0MM
—
1696010049S
SPRING 4,8 N/MM SET D=5,0MM
—
1696010050S
SPRING 4,4 N/MM SET D=4,9MM
—
1740540359
PRELOAD SPACER L=2,5MM
—View Details
1840540040
PRELOAD SPACER L=5MM
—View Details
1943570121
SPRING GUIDE TA
—
2040540851
PISTON RING 5 X 1 X 62
—View Details
2143570020
DU-BUSH 43,8 X 43 X 20
—View Details
2243570089
INNER TUBE D=43MM L=600MM
—
2543570023
O-ring 41x2 NBR70 siliconized
—
3043570087
AXLE CLAMP L/S USD43 260MM '99
—
3143570086
AXLE CLAMP R/S USD43 M8 '99
—
3240541267
O-RING NBR 3X1
—
3340541374
REBOUND NEEDLE D=4MM L=542MM
—
3446810360
Copperwasher 8x12x1,5
—
3550600130
HH-COLLAR SCREW M8X20 WS=13
—
3650600061
HH COLLAR SCREW M 8X30
—View Details
3740541373
PISTON ROD M9X1 L=528MM
—
3840541376S
HYDR.STOP L222,5MM KPL. COMP.
—
4040540882
FORKOIL REZ 71 SAE 5
—
4140541346
Spring (11,2/12,6) 60-26 rebou
—
4240541245
PISTON ROD TAP COMPRESSION
—
4340541244
PISTON ROD TAP REBOUND
—
4440541278
Spring (8,5) l6,5 valve
—
4543570094
DUST STRIPPER D=43MM
—View Details
4640540629
SPRINGRETAINER 22,1X35,6X2
—View Details
4740540487
Rubber pad 13x19,3x7 90Sh
—
4840540434
Guide bushing 12x14x8
—
4940541378
SCREW SLEEVE M24X0,8X56
—
5040541236
TUBE 24X1,5X385
—
5140541241
CHECK VALVE NUT M6X0,5
—View Details
5240541278
Spring (8,5) l6,5 valve
—
5340540477
Shim 8x18x0,40
—
5440540445
PISTON COMPRESSION MA
—
5540540437
O-ring 15,6x1,78 NBR
—
5640540401
Shim 6x14x0,10
—
5640540402
Shim 6x16x0,10
—
5640540403
Shim 6x18x0,10
—
5640540404
SHIM 6X12X0,15
—
5640540409
Shim 6x14x0,20
—
5640540411
Shim 6x18x0,20
—
5640540449
Shim 6x9x0,30
—
5640540774
Shim 6x18x0,10 delta
—
5640541383
Shim 6X11X0,10
—
5740541242
TAP COMPRESSION
—
5840541256
CIRCLIP 21X1,6
—View Details
5940540477
Shim 8x18x0,40
—
6040541085
PISTON REBOUND W5
—
6240540486
Nut M6x0,5 h6,5 WAF10 rebound
—
6340540867
O-ring 3x2 NBR70
—
6440541376S
HYDR.STOP L222,5MM KPL. COMP.
—
6540541377S
HYDR. STOP L=222,5MM KLP. REB.
—
6640541259
LOCK WASHER SB11
—
6740540296
Steel ball d4
—
6840540472
Spring (2,3) l5,2
—
6943570122
RING 28X38X1,5
—
7043570093
LOCK WASHER D=59MM
—
