KTM

EXHAUST CONTROL

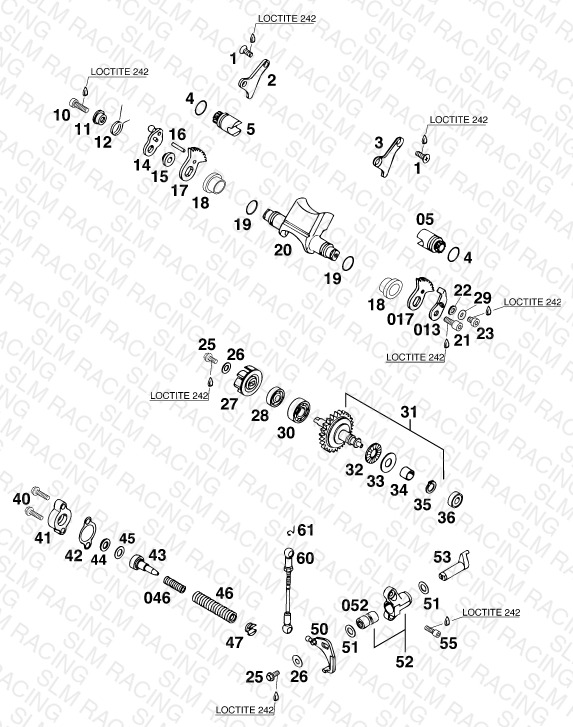

Assembly schematic

Parts (59)

#Part NumberPrice
10965050103
FLAT HEAD SCREW DIN0965-M 5X10
—
254637062000
RETAINING PLATE R/S 250
—View Details
254637362000
RETAININGPLATE R/S 300/360/380
—View Details
354637063000
RETAINING PLATE L/S 250
—View Details
354637363000
RETAININGPLATE L/S300/360/380
—View Details
40770160021
O-ring 16x2 Viton 75
—
554637061444
CONTROL ROLLER L/S ''L'' 250'
—View Details
554637061544
CONTROL ROLLER CPL. R/S 250'96
—View Details
554637061644
CONTROL SHAFT 250 EGS SGP '97
—
554637361444
CONTR.VALVE L/S ''L''300/360/3
—View Details
554637361544
CONTROL VALVE R/S 300/360/380
—
100984060203
AH SCREW DIN6912-M 6X20 8.8
—
1154637067000
SPRING SLEEVE
—
1254637066000
OVERLOAD SPRING
—
1354637085300
RETAIN.PLATE CONTROL FLAP '92
—
1454637065000
CONTROL LEVER WITH BALL TYPE
—
1554637068100
BUSHING SLEEVE
—
160007050160
CYLINDER PIN DIN 7-5X16MM (M6)
—View Details
1754637064000
GEAR SEGMENT R/S 250
—View Details
1754637064050
GEAR SEGMENT L/S 250
—View Details
1754637364000
GEAR SEGMENT R/S 300
—
1754637364050
GEAR SEGMENT L/S 300
—View Details
1854737019000
BEAR. SLEEVE F.CONTROL FLAP'97
—
190770150151
O-RING 15,00X1,50 VITON
—
2054637020600
CONTROL FLAP ''2502'' 250 '97
—View Details
2054637320600
CONTROL FLAP ''3002'' 300 '97
—View Details
2054737020100
CONTROL FLAP ''3602'' 360 '97
—View Details
210912060163
AH SCREW DIN0912-M 6X16
—
2254637056000
WASHER 6,5X11X2
—
230984060063
AH SCREW DIN7984-M 6X 6
—View Details
250015050123
HH COLLAR SCREW M 5X12 WS=8
—View Details
260349000050
WASHER DIN7349-5X15X2
—
2754635005000
WATER PUMP WHEEL
—
280760082472
SHAFT SEAL RING 8X24X7 A DUO
—
290137060003
spring washer DIN 137 B - 6
—
300625160026
BALL BEARING 16002
—View Details
3154637050344
CENTRIFUGAL TIMER CPL.
—View Details
3254637097200
AXIAL NEEDLE BEARING AXK 1226
—
3354637098200
AXIAL WASHER AS1226 12X26X1
—
3454637054300
SPACER RING 12X15X9
—
350471120010
retaining ring DIN 471 12x1
—
3654637098000
GROOVED BALL BEAR. 626.2RS1.C3
—View Details
400015050203
HH COLLAR SCREW M 5X20 WS=8
—View Details
4154637070000
CLOSING COVER
—View Details
4254637073000
CLOSING COVER GASKET 1MM
—View Details
4354637075000
SPRING BEARING '91
—View Details
4454637074001
SHIM WASHER 10X16X1
—View Details
4554637074005
SHIM WASHER 10X16X0,5
—View Details
4654637072100
ADJ.SPRING L=65MM D=2MM '96
—View Details
4654637072300
AUXILIARY SPRING MID. YELLOW
—
4754637071200
SPRING INSERT
—
5054637055244
ANGLE LEVER CPL. '91
—View Details
510988101610
SHIM WASHER DIN988 10X16X1
—
5254637059244
BUSHING SUPPORT CPL.
—
5254637096000
NEEDLE SLEEVE HK 1010
—View Details
5354637057200
CONTROL LEVER '91
—
550912050163
AH collar screw DIN 912 M5x16
—
6054637095344
CONNECT.ROD CPL. L=109,5MM '91
—View Details
6150237195055
SECURING DIN-71805-S-8
—
